Wyrzutnia piłek nożnych
Opis projektu
Wyrzutnia piłek nożnych to zaawansowane urządzenie zaprojektowane do automatycznego podawania piłek podczas treningów. Zapewnia precyzyjne i kontrolowane podania, umożliwiając dostosowanie prędkości i kąta wyrzutu. Urządzenie można zamontować na konstrukcji nośnej oraz zintegrować z systemem zbierającym piłki, co znacząco poprawia jego funkcjonalność w profesjonalnych treningach.
Moje zadania
Przebieg prac
Ewolucja projektu: Była to kolejna wersja urządzenia, dostosowana do zmienionych wymagań użytkowników.
Rama urządzenia: Zrezygnowałam z lekkiej, rozbieralnej konstrukcji aluminiowej na rzecz stalowej ramy, która zapewniała większą stabilność i wytrzymałość w obliczu przeciążeń i drgań.

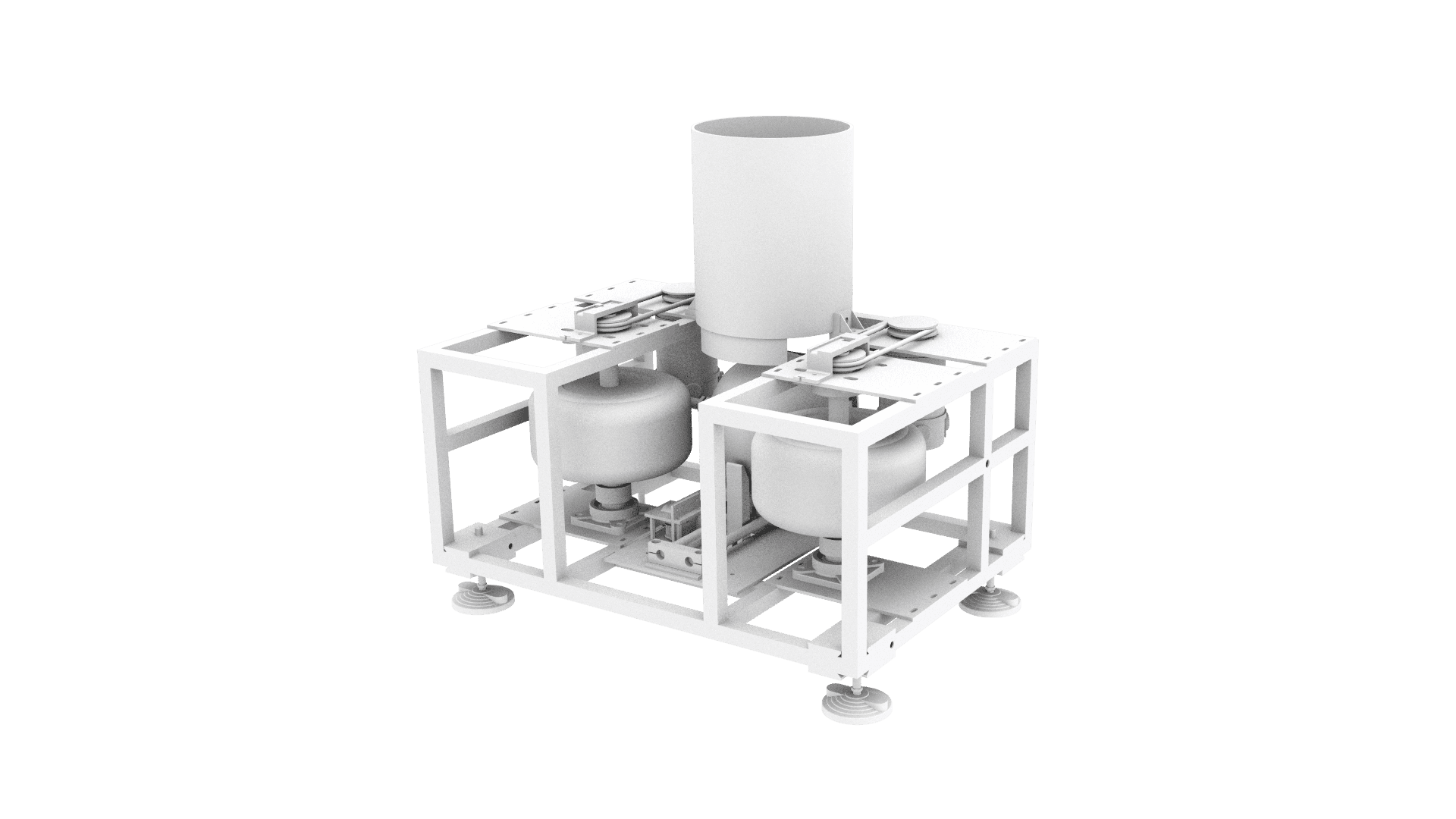

Modułowość: Zaprojektowałam urządzenie jako modułowe, z możliwością montażu dodatkowych modułów obracających wyrzutnię w dwóch osiach – prawo-lewo (oś Z) oraz góra-dół (oś X).
Obudowa: Urządzenie nie wymagało zamontowania obudowy zewnętrznej, ponieważ było instalowane w zabudowanym obszarze treningowym.
Dostosowanie systemów: Współpracowałam z inżynierami przy optymalizacji systemów podawania i wystrzeliwania piłek, a także wprowadzałam zmiany wynikające z modyfikacji podzespołów, co poprawiło wydajność i precyzję.
Konstrukcja: Nadzorowałam prace nad wykonaniem stalowej konstrukcji i elementów montażowych, co zapewniło stabilność urządzenia i możliwość łatwego montażu dodatkowych modułów.

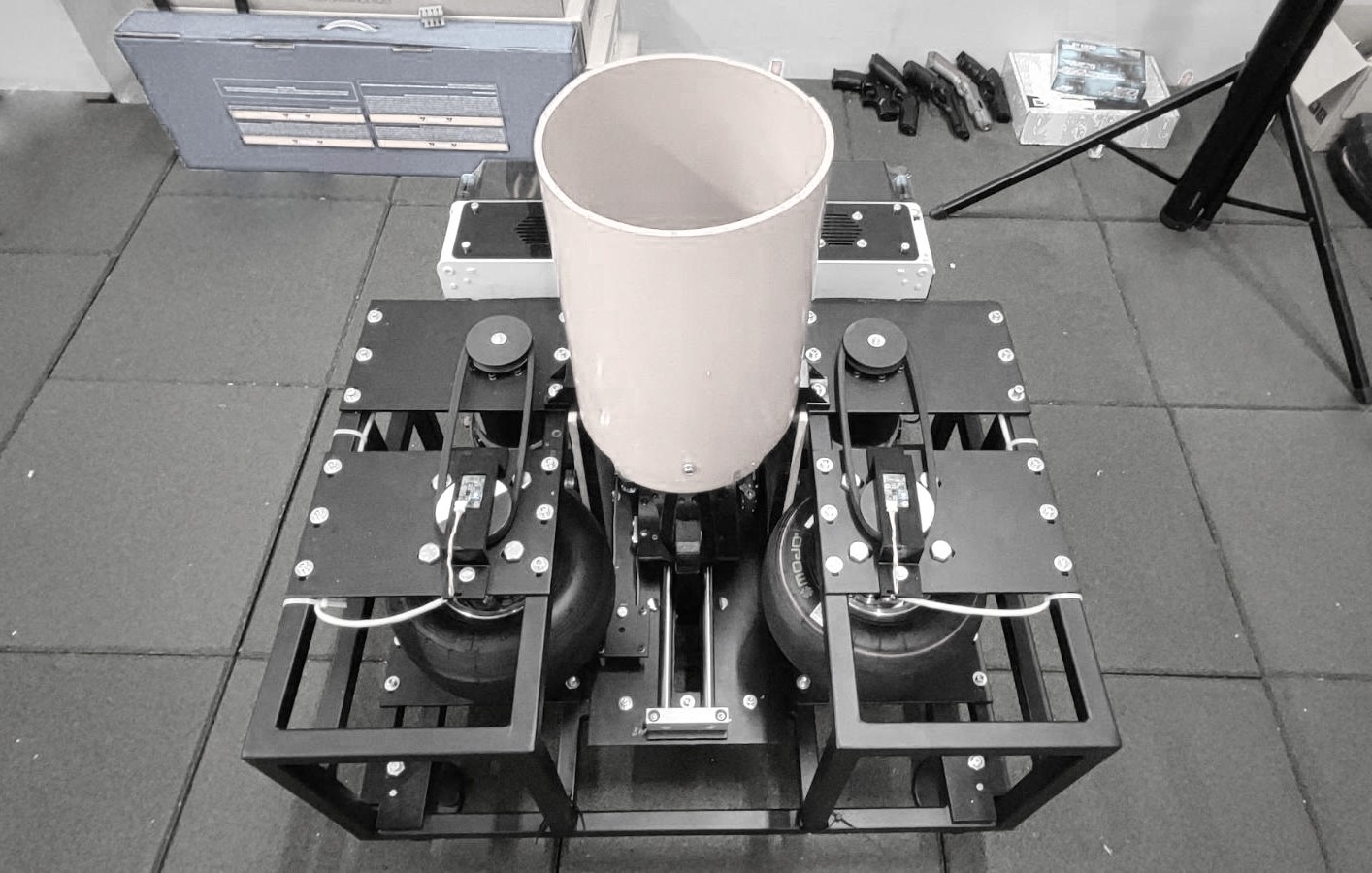

Testy i modyfikacje: Po zamontowaniu wyrzutni w przestrzeni treningowej, testowałam funkcjonalność systemów i wprowadzałam niezbędne zmiany we współpracy z zespołem inżynierskim.
Wnioski
Zmiana wymagań wpłynęła na konstrukcję urządzenia
Zrezygnowanie z ramy rozbieralnej z profili aluminiowych na rzecz stalowej ramy spawanej zwiększyło stabilność urządzenia, ale wymagało dostosowania projektu pod kątem masy i montażu.
Brak konieczności obudowy uprościł projekt
Umieszczenie urządzenia w zabudowanym obszarze wyeliminowało konieczność projektowania obudowy ochronnej, co pozwoliło skupić się na innych aspektach funkcjonalnych, takich jak mechanizmy podawania i wystrzeliwania piłek.
Modułowość zwiększyła wszechstronność urządzenia
Możliwość zamontowania modułów obracających wyrzutnik w osi Z (prawo-lewo) i osi X (góra-dół) znacząco poprawiła uniwersalność urządzenia, umożliwiając bardziej precyzyjne dostosowanie do różnych scenariuszy treningowych.
Wysoka precyzja wymagała zaawansowanej mechaniki
Zachowanie precyzji na poziomie rozrzutu 15 cm na dystansie 10 m wymagało dokładnego zaprojektowania i testowania systemów wystrzeliwania i redukcji drgań, co stanowiło kluczowe wyzwanie techniczne.
Współpraca interdyscyplinarna była kluczowa
Projektowanie wymagało ścisłej współpracy z inżynierami oraz podwykonawcami odpowiedzialnymi za spawanie i montaż ramy, co podkreśliło znaczenie sprawnej komunikacji między różnymi zespołami.
Utrzymanie kompaktowej konstrukcji było wyzwaniem
Redukcja rozmiarów urządzenia w stosunku do wcześniejszych wersji wymusiła optymalizację rozmieszczenia podzespołów oraz zastosowanie materiałów spełniających wymagania wytrzymałościowe przy minimalnym zwiększeniu wagi.
System wyrzutni był kontrolowany za pomocą aplikacji komputerowej, co umożliwiało trenerom i zawodnikom dostosowanie parametrów urządzenia bez konieczności manualnej ingerencji.
